空气能热泵烘干机工程系统设计步骤

这两天有一些经销商找到我们，询问烘干房设计的问题，诸如“烘干200斤的香菇需要多大的烘干房?烘干小麦用哪一种设备好?3米×5米的烘干房用哪些设备搭建，怎么做?烘房风量怎么确定，循环风机该怎么选……特采访了几位有经验的经销商，同时结合实际案例，详细介绍烘干房的方案设计，供大家参考和学习。

科学的方案设计9步走

热泵烘干是一个复杂的系统工程，主要分为热泵主机和烘干房两部分，烘干的安装和设计直接关系到物料的烘干品质，下面就详细讲解热泵烘干系统中烘房设计步。

第一步是确定合适的烘干方式类型，主要包括静态、隧道、带式和特殊式四类。

隧道式指的是分温度段进行分区干燥、分时断续入库，其干燥周期较长，对物料流有严格要求，进行热风逆向循环干燥。

静态式适应所有物料，也最为常见，指的是物料摆放在烘干房内进行烘干，物料是静止的，除了人为的翻盘；

带式干燥是成批生产用的连续式干燥，用于透气性较好的片状、条状、颗粒状物料的干燥，对于脱水蔬菜、催化剂、中药饮片等类含水率高、而物料温度不允许高的物料尤为合适，其干燥周期较短、批量大、投资大、干燥均匀，热风上入下出、下出上回；

特殊式包括转筒式、塔式粮食烘干、特殊窑式等类型，应用在有特殊烘干要求的物料干燥。

烘干方式的确定需要依据物料属性和客户要需求来确定，综合考虑物料的品种、特性、干燥周期、形态、日产量以及客户的投资能力等。

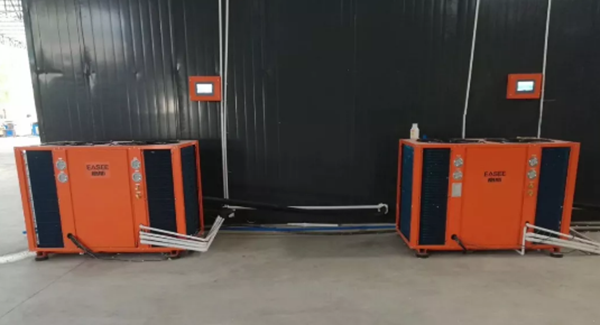

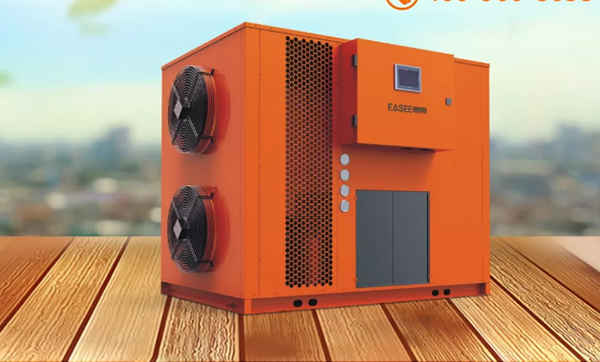

第二步是空气能热泵烘干机类型的选择，目前市场上的烘干主机包括分体、一体，热风排湿、除湿、烘干除湿一体等几种主要类型，选择什么样的空气能热泵烘干机，应该结合物料的干燥特性、温度范围、价格、烘房结构来考虑，比如整体机的价格通常比分体机价格贵，分体机对环境的要求更为苛刻。

第三步是选择合适的空气能热泵烘干机型号，也就是空气能热泵烘干机的功率，是6P还是12P，或者15P，通常空气能热泵烘干机都有一定的烘干参数，这个要根据物料含水量、烘干周期、干燥温度、烘干工艺、投资能力、能耗指标等来确定，比如猪肉烘干3000kg，脱水率为30%，那么总的脱水量为900kg，烘干时间为48小时，那么机组的最小除湿能力为18.75L/H，那么你所选择的空气能热泵烘干机的除湿能力必须超过18.75L/H。

第四步是确定循环风方式，一般有穿流、平流两种形式，不同的物料、不同的形态、不同的烘干周期适合不同的循环风方式，一些出水慢、有坚壳、温度低、周期长的物料都适合平流式烘干，另外一些小颗粒、小切片、粉状、柔软性等透气性差的物品，也宜采用平流式烘干，而穿流式烘干一般适合用于悬挂类物品的干燥，如腊肉、烟草、床单毛巾等等。

第五步是确定风机的选型，对于风机的性能要求，一般会要求绝缘等级至少达到H、F级，因为其工作环境高温高湿，如果绝缘性不好很容易引发一系列事故；耐高温要求达到100℃以上。循环风的参考数值是平流风速要求2米/秒、穿流风速要求1米/秒，另外穿流式还需要考虑到风压的要求。

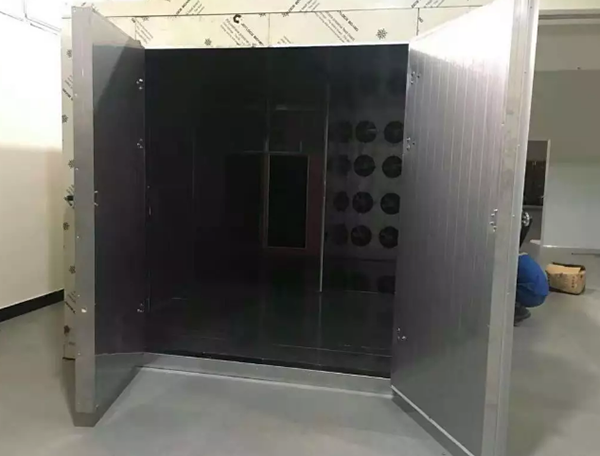

第六步是烘干房大小的设计、选材，烘房结构尺寸的确定需要考虑以下几个因素：物料每平方米摊放重量(kg)、单库设计装货量(kg)、循环风方式(平流、穿流)、单一托盘尺寸(mm)、托盘数量(个)、烘车层数(层)、烘车数量(个)、单一烘车占地面积(平方米)、主机安装的尺寸、其他结构性需求面积(夹层通风道、转角盲、灯下黑避让区)。烘干房选材一般采用聚氨酯板进行搭建，地面铺设一层钢板。

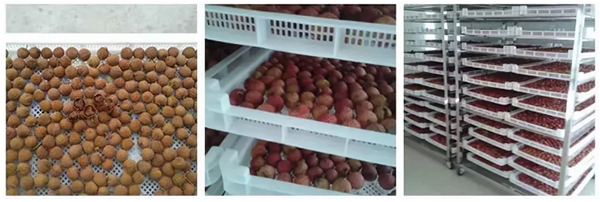

第七步是确定烘车大小以及托盘的类型和规格，烘车主要考虑烘干房尺寸和一次烘干物料的数量和形态。托盘包括耐高温PE塑料、不锈钢钢丝网托盘、不锈钢冲孔托盘、竹制托盘、PE网等几种，具体采用哪一种托盘需要根据物料形态、烘干温度、生产产品行业、客户认同、投资价格来确定。

第八步是向客户进行报价，这里的费用包括主机、烘房、托盘、烘车、风机、结构件(风机架、吊顶、隔断、分风板、地面承压板等)的购买成本以及设备的安装费、运费以及税金。

第九步对干燥成本进行合理的预算，这个主要依据依据主机类型(分体机能耗最大2kg/度电、一体机3kg/度电、除湿热泵4kg/度电)、干燥周期(主机匹配度高缓慢脱水能耗越低相反超出设备匹配度快速排水快速升温能耗高)、匹配程度(电加热参与时间长的能耗高、大马拉小车能耗高、单模块结构比双模块能耗高)、控制器设计合理程度、物料干燥特性、烘干工艺优化(烘回工艺、冷热工艺)等因素。

一个热泵烘干工程就基本设计完成了，检查这个步骤也是必不可少的。后期安装过程中不要忘打玻璃胶，对其进行固定；安装前的设计和寻找板房厂家很关键；使用有经验的安装工人；当然了烘干房的搭建也是有很多注意事项的，比如烘干房的安装地势要高，要通风等。

应用领域：热泵烘干适合哪些物料

热泵烘干范围相当广泛，凡是之前用太阳晒的、烧柴、用电烘干的，绝大部分均可用热泵烘干设备取代，达到节能、安全、环保、提高生产效率的目标。空气能烘干机最高烘干温度是85度的，所以小于或等于85度的均可使用，大致罗列主要可用热泵烘干的物品或项目如下：

海产品、烟草烘干、火龙果花、葡萄干、荔枝、龙眼、山渣、红枣、核桃、枸杞、罗汉果、坚果、腊味、中药材、龟苓膏粉、挂面、柿饼、茶叶、菊花、灵芝、金银花、香菇、虫草花、菜干、腐竹、八角、食品恒温、木材、家具、饲料、蚕茧、橡胶、煤泥、矿沙、城市污泥、生物肥料、皮革、印刷、布料印花、烟花亮珠、纸筒、蚊香、洗衣用品、农作物产品、低温烤漆、五金塑胶配件干燥等特殊行业。其作为一种高效节能的产品，与传统烘干设备相比，节能效果显著，烘干出来的物料品质更高。
