暖气片的安装连接法图

连接方式

单管系统：每个散热器的进出水温度不同，所以在系统的远端需要安装大规格的散热器，以低效地问供水造成的效率的降低。单管系统是与住宅可以形成一个闭环回路的情况。为使带跨越管单管系统正常工作，需要对每个散热器上的流量进行调解。

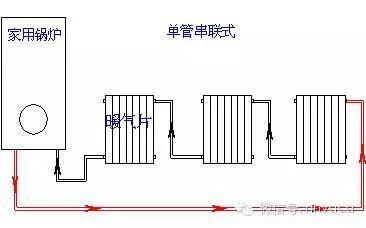

1、单管串联式：单管室内采暖系统不能单独调节每个散热器的流量，在实际中应尽力避免采用这种连接方法。

2、串联跨跃管式：带跨越管单管室内采暖系统是针对单管系统无法调节的弊病设计的，有专用的阀门，可以调节每个散热器的流量。

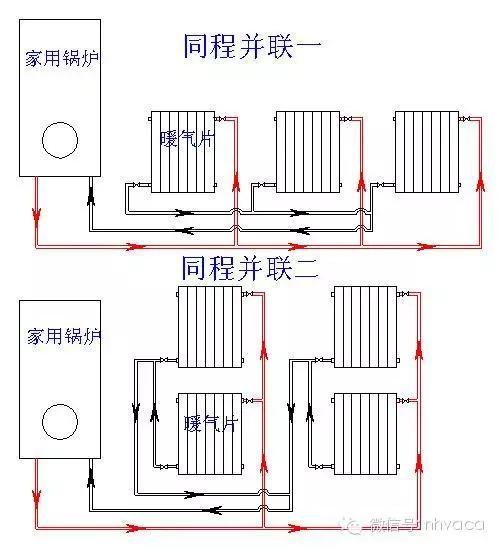

3、同程并联：每个散热器中的水流都经过相同的管道长度。所以，对每个散热器中的水流量水力平衡的调节更加简单。如果散热器可以被安装成一个环路，所用管道的长度和双管异程系统是等长的。

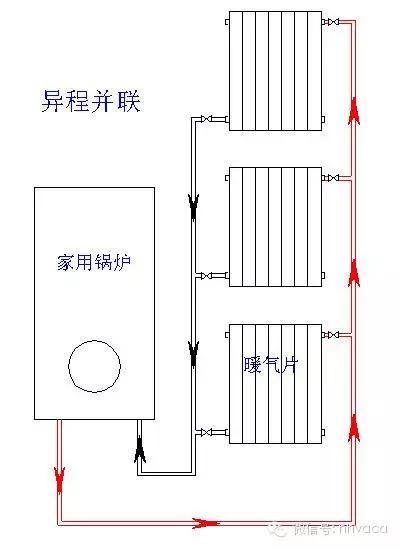

4、异程并联：这种管网系统上，每个散热器上，都需要安装水力平衡阀门，对不同散热器上的水循环进行水力平衡的调节。以避免在离水泵较近的散热器水流量大，而较远的散热器水流量小的问题。

安装方法

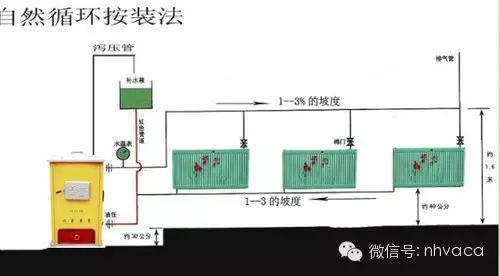

1.自然循环安装法

安装的管道要有一定的坡度，暖气片和锅炉之间要有一定的高差，一般是在0.5米以上，管道的直径一般在DN-25和DN--40两种，最远端一般不应超过15米。优点是可以完全的靠自然循环的方法达到取暖的效果，缺点是上下温差较大，暖气片的高度安装不能太低，不美观。

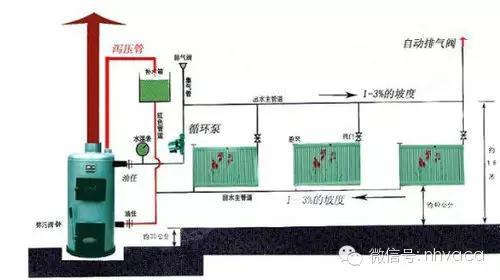

2.增加暖气循环泵法

增加暖气循环泵法，是在自然循环的安装基础上，将其上水管道的出水口处加装暖气循环泵，使之达到了一个良好的循环效果，这种方法其在经常停电的地区可安全的使用。

3.全自动泵循环安装方法

近几年的地暖的兴起，就是这种安装方法的变形，就是把暖气片换成地热管道，此种安装方法的优点是，暖气片可以完全的放在地面。没有必要和暖气炉之间存在一定的高差，也可以做到良好的暖气循环效果，安装方便快捷，取暖效果显著，美观，缺点就是完全靠循环泵，在经常停电的地区是无法使用。

在暖气片安装过程中，一定要注意不能漏水，保持整个安装是安全密闭的。

安装要点与注意事项

1、暖气片在安装前确认暖气片包装的完整,放置时采用相应的防震、防碰措施，不能以任何方式拖拉暖气片，暖气片应存放在干燥、防雨的安全地方。

2、现场清理干净，供热系统的阀门、干管、支管及管道的支、吊架均已安装并按设计要求管道冲洗试压完毕。

3、暖气片外接口螺纹应符合JG/T6-1999的要求，连接暖气片的支管螺纹应完整，如有断丝或缺丝则不得大于螺纹全扣的10%，并至少年宫扣以上的完整螺纹。

4、安装暖气片处的内墙已处理完毕。

5、钢制暖气片、铝制暖气片、铜铝复合暖气片、铸铁暖气片等本体试验压力如设计无要求时应按设计选用的工作压力的1.5倍进行，但钢制板式暖气片本体最大试验压力不应超过1.3MPa并不小于1.3MPa.试压2至3分钟不渗漏为合格。

6、暖气片安装步骤：先安进水阀和回水阀，固定挂件用水平尺测量暖气片的位置，将暖气片平稳放置，将阀门连接件与进出水口阀门连接在一起，使用水平尺测量暖气片是否平直，管路安装是否符合要求。使用管钳加固拧紧连接件。

安装暖气片的时候，需要注意以下三点：

1.打算要安装暖气片时，咱们首先要做的就是需要把暖气片安装到什么位置，哪个位置采暖效果最佳，哪个位置安装起来具有美观性，当然，哪个位置安装安全性能最好。

2.在安装暖气片的过程中，最关键的就是安全密闭性。特别注意的是不能有漏水情况。从另一个角度考虑，也就是施工难度，没有特殊情况下，就不要随意更改暖气片的位置，那如果这样的话，不仅给自己造成不便，同时也可能会给他人，邻居造成不便。

3.最后的阶段，也就是暖气片安装好之后，要进行测试，验收，像通常这种行业的产片，安装好之后，测试时不可缺少的。通常在更换施工时，工人师傅们就会在管道上预留好阀门，待装好后应该进行冲压试验。确定没有漏水，滴水，冒水，跑水的地方，暖气片安装也就没什么问题了，这也就完成了暖气片的测试验收。
