热泵采暖制冷系统暖通空调原理图例详解

本文章由注册用户 ChinaKqn 上传提供 2020-05-15 15:16:40 405
摘要:暖通空调系统由冷热源及空气处理设备、空气和冷热水输配系统、室内末端装置三大部分组成。典型的空调系统在夏季由制冷设备提供冷水,冬季由锅炉提供热水,通过输配系统将冷热水送至空气处理设备,将空气处理到送风状态点,再通过空气输配系统将处理后的空气送入室内消除热湿负荷。空气源热泵采暖制冷系统工作原理冬天以制冷剂为热媒,在空气中吸收热能,将低温位热能提升为高温位热能;夏天以制冷剂为冷媒,在空气中吸收冷量,将高温位的热能降低为低温位冷能。
暖通空调空气源热泵地源热泵采暖制冷系统原理

暖通空调系统组成:

一个完整独立的空调系统基本可分为三大部分,分别是:冷热源及空气处理设备、空气和冷热水输配系统、室内末端装置。

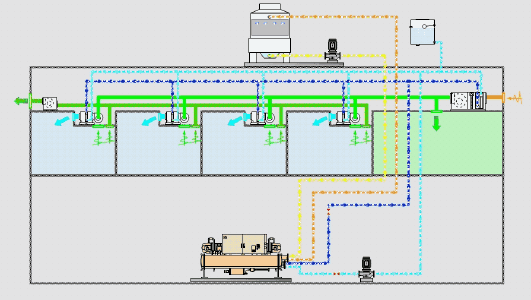

一个典型的空调系统组成:夏季由制冷设备(冷源)提供冷水或液态制冷剂,冬季由锅炉(热源)提供热水或蒸汽。通过冷热水输配系统将冷热水送至空调机组(空气处理设备)将空气处理到送风状态点,通过空气输配系统将处理后的空气送入室内消除热湿负荷,或者将冷热水送至房间末端设备(空气处理设备)换热来满足房间负荷要求。局部处理方式A和集中处理方式B可以分别独立使用,也可以联合使用。
热泵采暖制冷系统暖通空调原理图例详解
按设备布置情况分类:

集中式(中央)空调—空气处理设备集中在中央空调室里,处理过的空气通过风管送至各房间的空调系统。适用于面积大、房间集中、各房间热湿负荷比较接近的场所选用,如商场、超市、餐厅、船舶、工厂等。

半集中式空调—既有中央空调又有处理空气的末端装置的空调系统。这种系统比较复杂,可以达到较高的调节精度。适用于宾馆、酒店、办公楼等有独立调节要求的民用建筑,半集中式空调的输配系统能耗通常低于集中式空调系统。常见的半集中式空调系统有风机盘管系统和诱导式空调系统。图8-4中既有空气局部处理A,又有集中空气处理B共同作用,此系统就属于半集中式。
热泵采暖制冷系统暖通空调原理图例详解
局部式空调—每个房间都有各自的设备处理空气的空调。空调器可直接装在房间里或装在邻近房间里,就地处理空气。适用于面积小、房间分散、热湿负荷相差大的场合,如办公室、机房、家庭等。其设备可以是单**立式空调机组,也可以是由管道集中给冷热水的风机盘管式空调器组成的系统,各房间按需要调节本室的温度。
热泵采暖制冷系统暖通空调原理图例详解

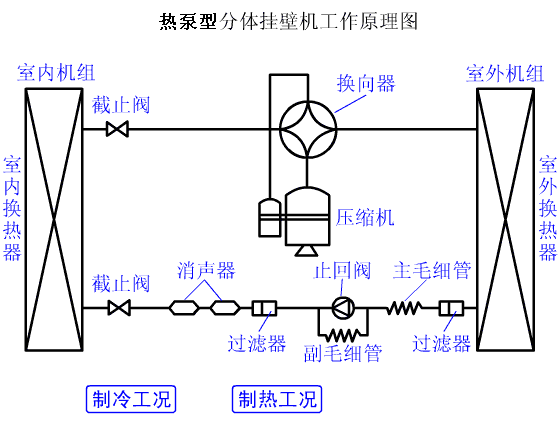

空气源热泵工作原理:

空气源热泵的工作原理就是冬天以制冷剂为热媒,在空气中吸收热能,经压缩机将低温位的热能提升为高温位热能,加热系统循环水;

夏天以制冷剂为冷媒,在空气中吸收冷量,经压缩机将高温位的热能降低为低温位冷能,制冷系统循环水。

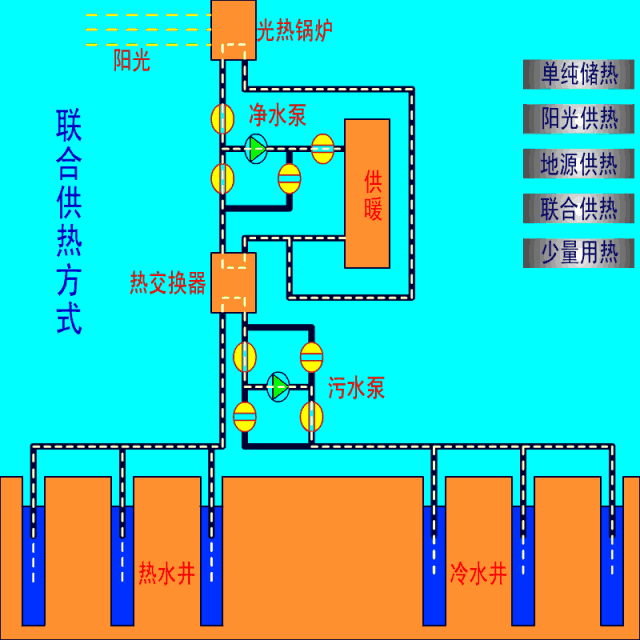

地源热泵工作原理图:

地源热泵是目前国际上最先进的中央空调系统。与传统制冷设备相比,地源热泵制热能耗量减少50-70%,制冷能耗量减少40-60%,而且使用寿命长达50年,能为用户节省大量的运行费用和维护费用。

地源热泵可以做到集采暖、空调制冷和生活热水于一身,一套地源热泵可以替换原有的供热锅炉、制冷空调和生活热水加热的三套装置或系统,从而也增加的经济性。地源热泵主要分为三种形式:地下水系统、地表水系统和地埋管系统。与前两种地源热泵系统相比,地埋管系统俗称为地源热泵,该系统以地表浅层的土壤作为热源,通过由地下埋管组成的地热换热器与水循环系统换热,这也是迄今为止应用最为广泛的地源热泵系统。
