分体式家用空气能热泵怎么安装?安装图详解
本文章由注册用户 ChinaKqn 上传提供 2022-07-06 16:29:47
2574
摘要：分体式家用空气能热泵冷媒管路的安装安装要注意安装场所的选择、室外机安装固定、水箱安装固定、水箱管路安装、线控器的安装等注意事项。
空气能热水器又叫空气源热泵，作为近几年热水器的明星品类，大多数人对于空气能热水器的了解不多，对于安装注意事项更不甚了解。因而，小编就以海尔空气能为例，为大家盘点一下分体式空气能热水器的安装步骤及注意事项，供专业人员参考。
一、安装场所的选择
1.能保证合理地气流分布、无障碍物影响进出气流。
2.支撑面能足以支撑机器重量，并能流畅地排出冷凝水。
3.运行噪音及排出空气不影响邻居处。
4.能留有足够的安装、维修空间。
5.附近无强电磁场干扰，以免影响控制性能。
6.安装处无硫磺气体、矿物油充斥，以防腐蚀机体及配件。
7.要保证在气温0℃以下地区使用的热水器水管不会冻结。
8.可以对热水器本体进行有效固定。

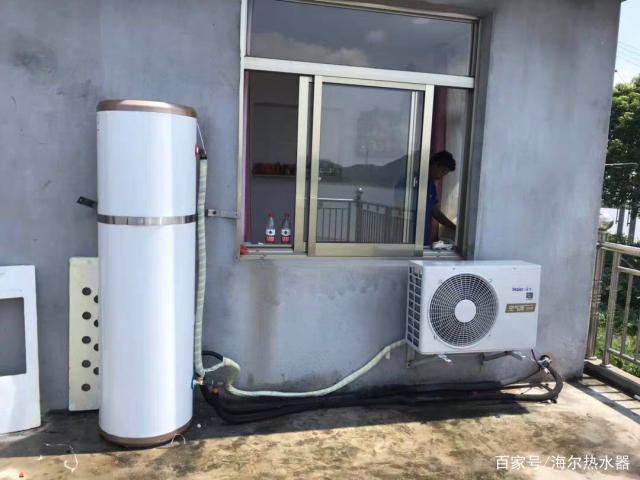

二、室外机安装固定
1.用膨胀螺栓把室外机安装支架固定在墙面上。
2.用螺栓（M10）和螺母把室外机紧固在室外机安装支架上，并保持水平。
3.若安装在屋顶上时，要把支架牢牢地固定住，以防地震或强风的侵袭。
4.为了减小机器震动，请务必安装减振橡胶垫。
5.若使用弯头，请按下图所示安装。在较冷的地方（气温持续低于0℃），不要使用排水弯头。

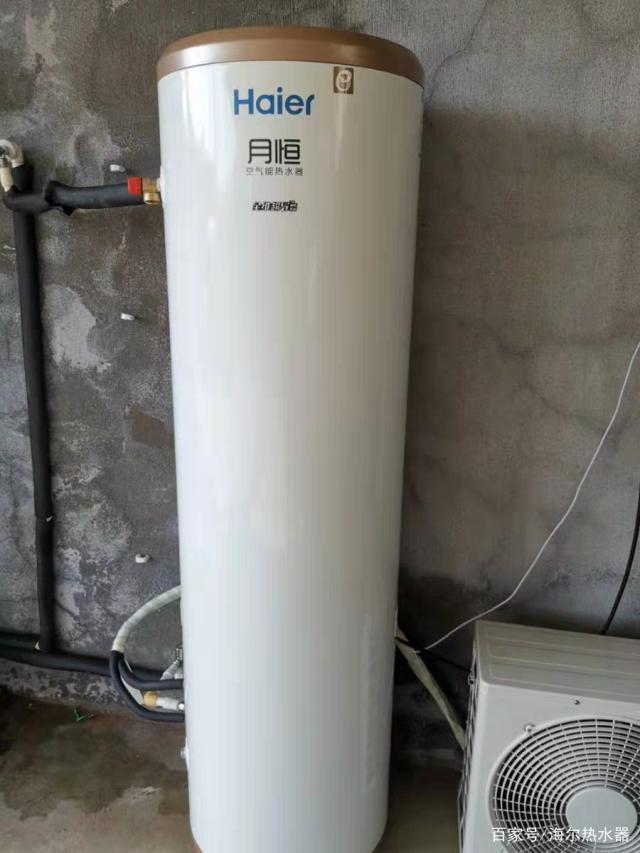

三、水箱安装固定
1.将水箱放置在具有足够承重能力的平面上，倾斜度不得超过5°。

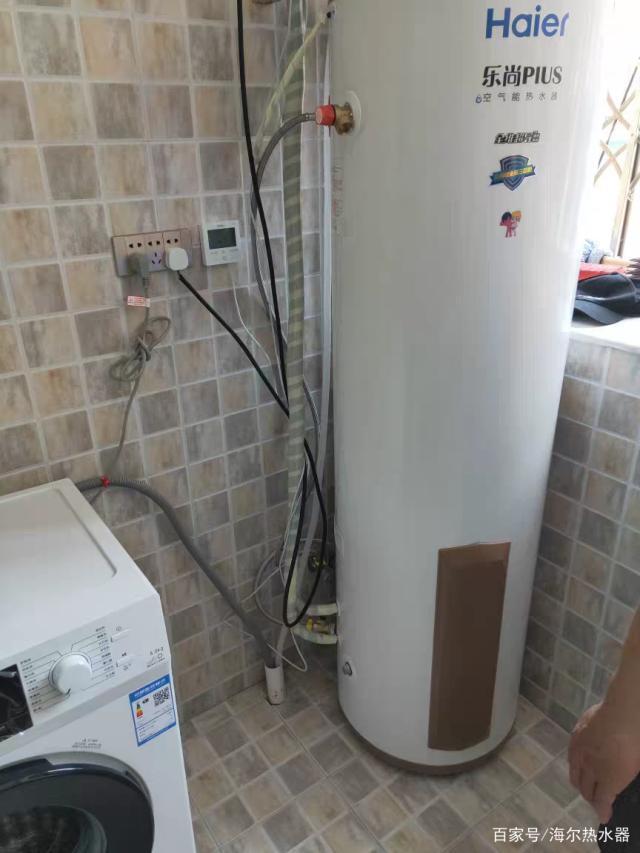

2.水箱在室内安装时，尽量靠近墙边或人员不易触及的位置。
3.水箱安装在室外时，必须靠近牢固的墙体，并用随机附带的固定带通过膨胀螺栓固定，防止倾倒（见“室外机及水箱安装空间示意图”）。

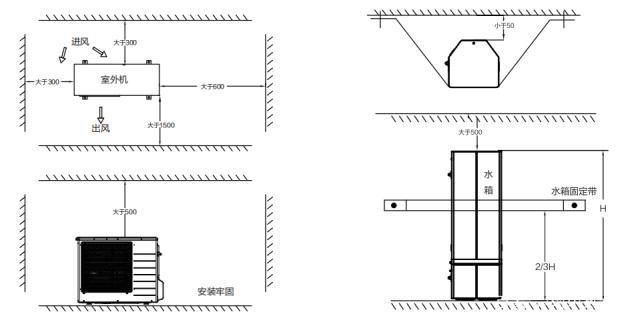

室外机及水箱安装空间示意图
4.水箱的安装位置，应选择便于使用、维修和有下水道的地方。在水箱或水管泄露时，不会对附近或下层设施造成破坏。
5.固定带安装：用冲击钻在墙上钻两个直径为12mm，深为65mm的孔，将膨胀螺栓插入墙孔中，紧固带安装在螺栓上，拧紧螺母，并检查是否牢固。
四、水箱管路安装

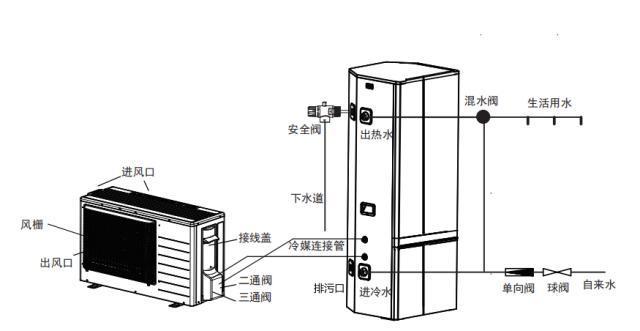

1.确定水箱安装位置，根据外形尺寸图和用户要求，用自来水管（建议用户采用PP-R管）安装各管路。将安全阀等附件，参照下图安装。注意加生料带密封，防止漏水。
2.本水箱进出水口均是G1/2外丝接口。
3.为便于储水箱的安装拆卸，建议在热水器进出水管适当位置分别加活接。确定供水的位置，将进出水管和自来水管分别连接到用水处。
4.进出水管勿接反。安全阀应指定位置安装，不可私自改动。下图仅为管路安装示意简图，具体可根据用户实际情况安装。
5.自来水进水压力应在0.1～0.8MPa。如果低于0.1MPa，请在进水口增加增压泵；如果高于0.8MPa，请在进水口安装减压阀。
6.水箱初次补水前，确保水箱冷水进口、热水出口以及至少一处用水口水龙头（最好是最远端的）打开，等水龙头连续排水10秒后停止补水。

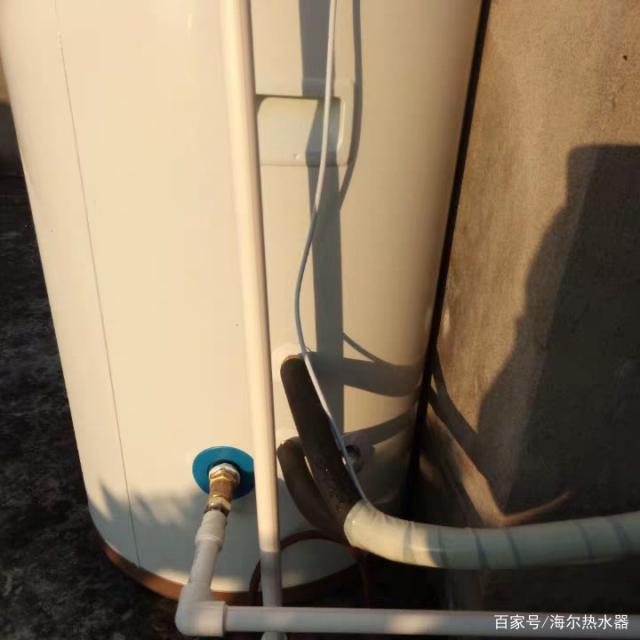

7.处于户外的水管路及阀件均应作保温处理。

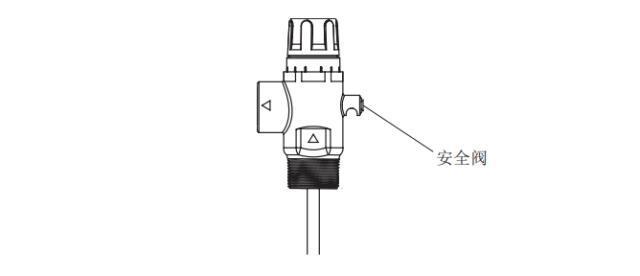

8.安全阀的连接及使用：
将排水管的一端拧到安全阀的泄压孔上，如下图，根据实际情况可自行将排水管截短或接长，把排水管另一端接到下水道口处。排水管应保持与大气相通，切勿将其堵塞，连接安全阀的排水管应保持以连续向下的方式倾斜安装在无霜的环境中。
五、冷媒管路的安装
室外机和水箱分别安装固定好，水管安装并验漏完成后，开始冷媒管的安装。
（一）冷媒管的安装
1.安装前先确认保温连接管喇叭口堵帽状态完好，喇叭口与管体无异常变形或损坏。
2.如果水箱与室外机在墙体两侧，需要穿墙安装，就先打好墙孔，放好孔套和孔盖。
3.将保温连接管与内外连接线放在一起并用不粘胶带包扎好穿过墙孔。
4.连接线不得直接接触铜管，之间必须有保温层隔热。
5.连接前先将喇叭口及其对接接头锥面涂冷冻油。
6.先连接水箱，再连接室外机。
7.先将喇叭口与对接锥头保持同轴度，然后用手拧紧螺母至铜管不能摆动，再用扳
手将螺母拧紧0.5-1圈。
（二）冷媒管的排空
本机必须采用真空泵对连接管进行排空。
1.将检修多用表低压软管接于室外机三通截止阀的针阀上拧紧。
2.检修多用表的中间软管接在真空泵上拧紧。开启真空泵抽真空。真空度接近 -0.1MPa后关闭检修表低压手柄，停止真空泵。保压30分钟观察低压是否回升。无回升证明管路密封完好。
3.确认管路无泄漏后使用六角匙逆时针打开二通阀，待低压表指针回到0MPa以上关紧二通阀。
4.拆除真空泵、检修表。
（三）冷媒管验漏
1.使用六角匙逆时针将二通阀、三通阀完全打开。并将二通阀、三通阀的保护帽、特别是三通阀的针阀保护帽全部拧紧。
2.用检漏仪或肥皂水检查四个喇叭口接头及三通阀针阀处是否漏气。
六、室外机接线
1.取下接线盖。
2.按照压线方法和接线图接好电源线。
3.接好线控线和水箱温度传感器连接线。
4.接线完成后，必须用压线夹将电源线压紧，压线夹应压在连接线的外护套线上。装好接线盖。
七、线控器的安装
1.挂墙式
安装方法一：用螺钉分别将挂墙板螺孔1和2固定于86盒内对应的螺钉孔5/6的位置，将线控器插到挂墙板上。（如图一）
安装方法二：直接将线控器固定于竖直墙面上，从挂墙板螺孔3和4位置，用2个直径4mm螺钉及其配套的塑料胀管将挂墙板直接固定于竖直墙面上，然后将线控器插到挂墙板上。（如图二）
2.埋墙式
确定线控器的安装位置，将埋墙盒固定于墙体内，按照线控器与埋墙盒的配合方式将线控盒扣入埋墙盒上，然后将线控器边框扣入埋墙盒对应的槽中。（如图三）
注：（1）埋墙盒需用户装修前预埋墙内。
（2）埋墙盒和线控器边框另售。
备注：以上内容来自海尔空气能说明书，因空气能热水器安装对使用体验至关重要，专业性强，必须有售后人员或者专业人员操作，不建议个人安装。
