蒸发冷却空调系统原理图介绍

蒸发式冷凝工作原理：

蒸发式冷凝器以水和空气作为冷却介质，它利用水的蒸发带走气态制冷剂的冷凝热。

在工作时，冷却水由水泵送至冷凝管组上部的喷嘴，均匀地喷淋在冷凝排管外表面，形成一层很薄的水膜，高温气态制冷剂由冷凝排管组的上部进入，被管外的冷却水吸收热量而冷凝成液体从下部流出，吸收热量的水一部分蒸发为水蒸气，其余落在下部的集水盘内，供水泵循环使用，风机强迫空气以3∽5m/s的速度掠过冷凝排管促使水腹蒸发，强化冷凝管外放热，并使吸热后的水滴在下落的进程中被空气冷却，蒸发的水蒸气随空气被风机排出，未被蒸发的水滴被脱水器阻挡住而落回水盘。水盘中设浮球阀，自动补充冷却水量。

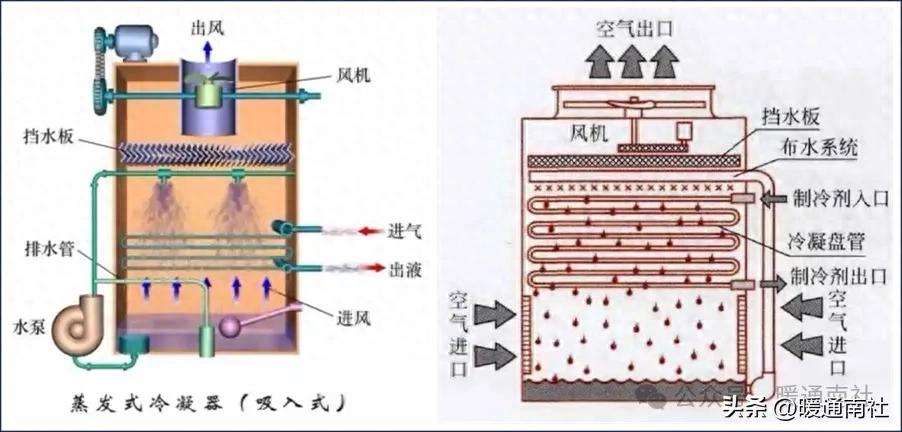

图l 蒸发式冷凝技术原理

结构上将冷凝器和冷却塔合二为一，省略了冷却水从冷凝器到冷却塔的传递阶段;充分利用水的蒸发潜热来冷却工艺流体，用水量为水冷式冷凝器的45%∽50%。图l是蒸发式冷凝技术原理。

蒸发式冷凝冷水机组形式：

蒸发式冷凝水机组分为3种形式：整体式冷冻水空调系统、分散式冷冻水空调系统、分体式冷媒直膨空调系统。

1)整体式冷冻水空调系统：将压缩机、冷凝器、蒸发器等组合在一起，冷量范围230-1200kW，65-350RT。

2)分散式冷冻水空调系统：将压缩蒸发机组与蒸发式冷凝器分开设置。

3)分体式冷媒直膨空调系统: 蒸发式冷凝器+蒸发压缩送风机组，蒸发式冷凝器+压缩机组+蒸发送风机组，蒸发式冷凝压缩冷凝机组+蒸发送风机组。
